상세 정보 |
|||
| 접속 방식: | 볼트 | 재료: | 15CrMo、12Cr1MoV |
|---|---|---|---|
| 제품 특성: | 직선축 타입, 문자열 사프트형 | 작업 목적: | 알루미늄 타겟 플레이트를 고치기 위한 장치 |
| 하이 라이트: | 15CrMo 소켓 관 이음쇠,소켓관 맞춤 표적판 |
||
제품 설명

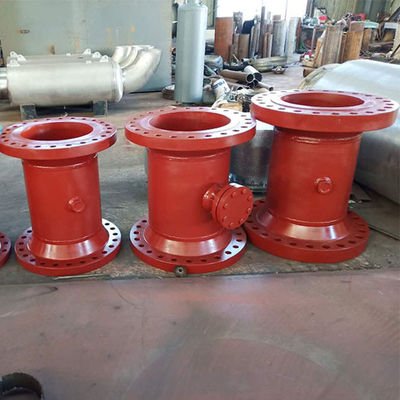

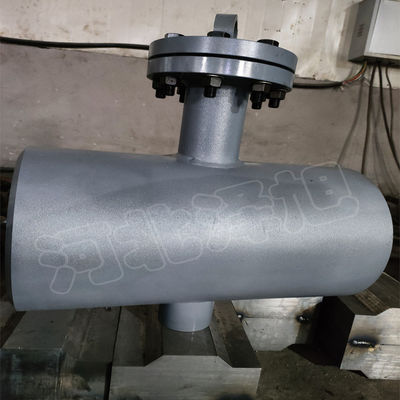

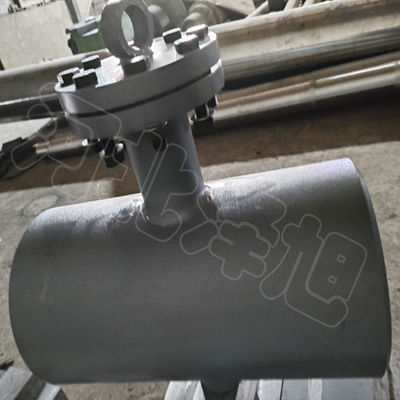

스팀은 15CrMo 연속 축 표적판 샤프트 플랜지 표적판을 정화합니다
표적판에 대한 도입
표적판 장치는 스팀의 음란 여과를 발견하는데 사용된 성분입니다. 그것은 블로우 파이프 소거 프로세스를 위한 필요 설비이고, 블로우 파이프 목도리와 함께 사용됩니다.
두번째로, 표적판의 구조물
1, 연속 축 표적판 장치 : 표적판 장치가 익숙한 이 연속 축은 알루미늄 표적판을 대체하기 위해 플랜지를 제거합니다.
2, 채널링 사프트형 표적판 장치 : 채널링 사프트형 표적판 장치가 수평적으로 설치될 수 있습니다, 채널링 샤프트 유형 표적 판 장치의 장점이 표적판을 바꾸도록 더 편리하다고, 당신은 압력 조정기 블로우 파이프와 압력 강하 블로우 파이프를 만나기 위해, 자유로이 시험 표적 시간을 제어할 수 있습니다.
세번째로, 목표물 플레이트부 선정
1, 표적판 : 표적판은 일반적으로 선별적 알루미늄 표적판이고, 주요 수증기 표적판이 일반적으로 선별적 25-35mm 폭이고, 표적판의 길이가 블로우 파이프의 내경의 대상이고, 표적판의 두께가 6-10mm입니다.
2, 목표 플레이트 샤프트 : 표적판의 샤프트는 파괴와 변형 없이 내충격에 견딜 수 있어야 합니다, 사용에서 강도가 부딪힐 수 없고 선택 기준이 50 철강 또는 15CrMo, 12Cr1MoV 높은 견고성과 고온 저항성 강철 중에서 선정보다 적, 샤프트 직경일 수 없도록 표적판에 영향을 미치세요 50 밀리미터보다 못하진 않습니다.
작업 원칙
| 표적판은 금속판이 블로우 파이프을 판단하는 시험에 쓸 자재와 크기에 따른 것 제조했다는 것을 있는 표적판을 고치는데 사용되는 것으로 장치입니다. |
| 표적판은 끊긴 파이프의 말에 일시적 배기관 (또는 배기 포트에) 설치되고 표적판이 알루미늄 판으로 만들어질 수 있습니다, 그것의 폭이 배기관의 내경의 약 8%이고 길이가 파이프의 내경에 경도입니다. 취관의 계수의 보호 하에, 표적판은 2가지 연속적인 시간 동안 바뀌고 표적판 위의 충격 흔적의 입자 크기가 기껏해야 0.8 밀리미터입니다. 그리고 시각적 마킹은 전혀 그렇지 않고 - 8-와 좋은 세정이라는 것 간주됩니다. |
